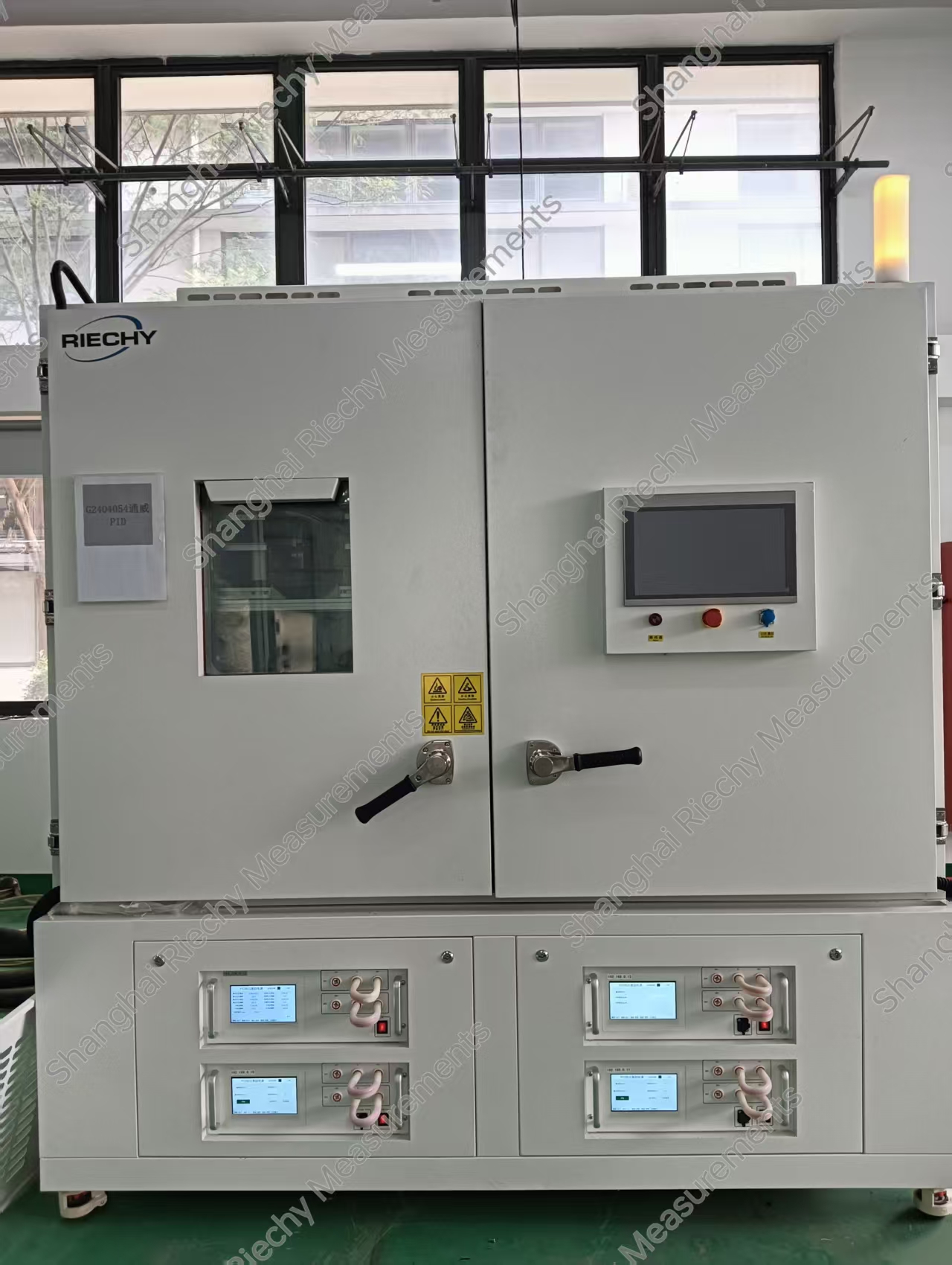

电池电势诱导衰减试验箱 GRO-PID-08TH
依据标准:PID 试验要求、IEC61215:湿热试验，SEMI Doc6872
高效，性能稳定，
高效，性能稳定，
实现在线电池 PID 影响的生产监控，通过环境的温湿度控制、多种高压加载方式、漏电流监测等多种组合方式，分析电池PID的影响因素。在本方案中充分考虑干扰环节，在较普通的上下加高压和控温手段外，增加压紧压力控制、湿度控制、多种加压方式。
|
标准 |
满足SEMI Doc6872测试要求 |
|
测试样品数量 |
设备配置8工位，每工位支持温度、压力、时间、电压、电流独立监控。 |
|
客户试样 |
满足156-220尺寸电池片，可升级240-X尺寸 |
|
典型试验 |
电池片PID电势诱导衰减测试，用于检测电池片在特定温度及电压条件下的PID情况。 |
|
温度控制范围 |
RT ~ 100℃ |
|
升温速率 |
4℃/min |
|
温度波动度 |
≤ 1℃ |
|
温度均匀度 |
≤ ±1℃ |
|
温度偏差 |
≤ ±2℃ |
|
测试精度 |
±0.5℃ |
|
温度控制 |
L组铝式加热平台，每个测试台面配置独立温度传感器，PID调节执行元件。 |
|
输出电压范围 |
0-16000V可控 |
|
加压电源 |
每个工位配独立加压电源 |
|
单工位输出电流范围 |
1mA |
|
电流测量范围 |
0.01uA ~ 1mA |
|
样品压力施加范围 |
0 ~ 50KG |
|
压力控制 |
每个测试台面配置独立S型压力传感器，压力值可设置（精度0.5%F.S）。 |
